Навесной вентилируемый фасад: устройство, виды и выбор облицовки для НВФ

Что такое навесной вентилируемый фасад (НВФ)

Навесной вентилируемый фасад (НВФ) — это многослойная фасадная система, в которой облицовочный материал механически крепится к наружной стене здания через несущую подсистему. Между облицовкой и теплоизоляцией либо основанием предусматривают расчетный воздушный зазор, предназначенный для движения воздуха и отвода влаги из конструкции.

Навесные фасадные системы применяют при строительстве и реконструкции многоквартирных домов, общественных, коммерческих и промышленных зданий. НВФ защищает наружные стены от атмосферных воздействий, позволяет установить теплоизоляцию и дает архитектору широкий выбор облицовочных материалов, форматов, цветов и фактур.

В проектной и технической документации также используются термины «навесная фасадная система», «навесная фасадная система с воздушным зазором», сокращения НФС, НФС с ВЗ и НФС ВЗ. Название «вентилируемый фасад» обычно применяется как сокращенное обозначение всей конструкции.

Из чего состоит навесной вентилируемый фасад

Конструкция навесного вентилируемого фасада зависит от материала наружных стен, назначения и высоты здания, климатического района, характеристик облицовки и выбранной подсистемы. Типовой НВФ включает несущие и крепежные элементы, теплоизоляцию, воздушный зазор и наружную облицовку.

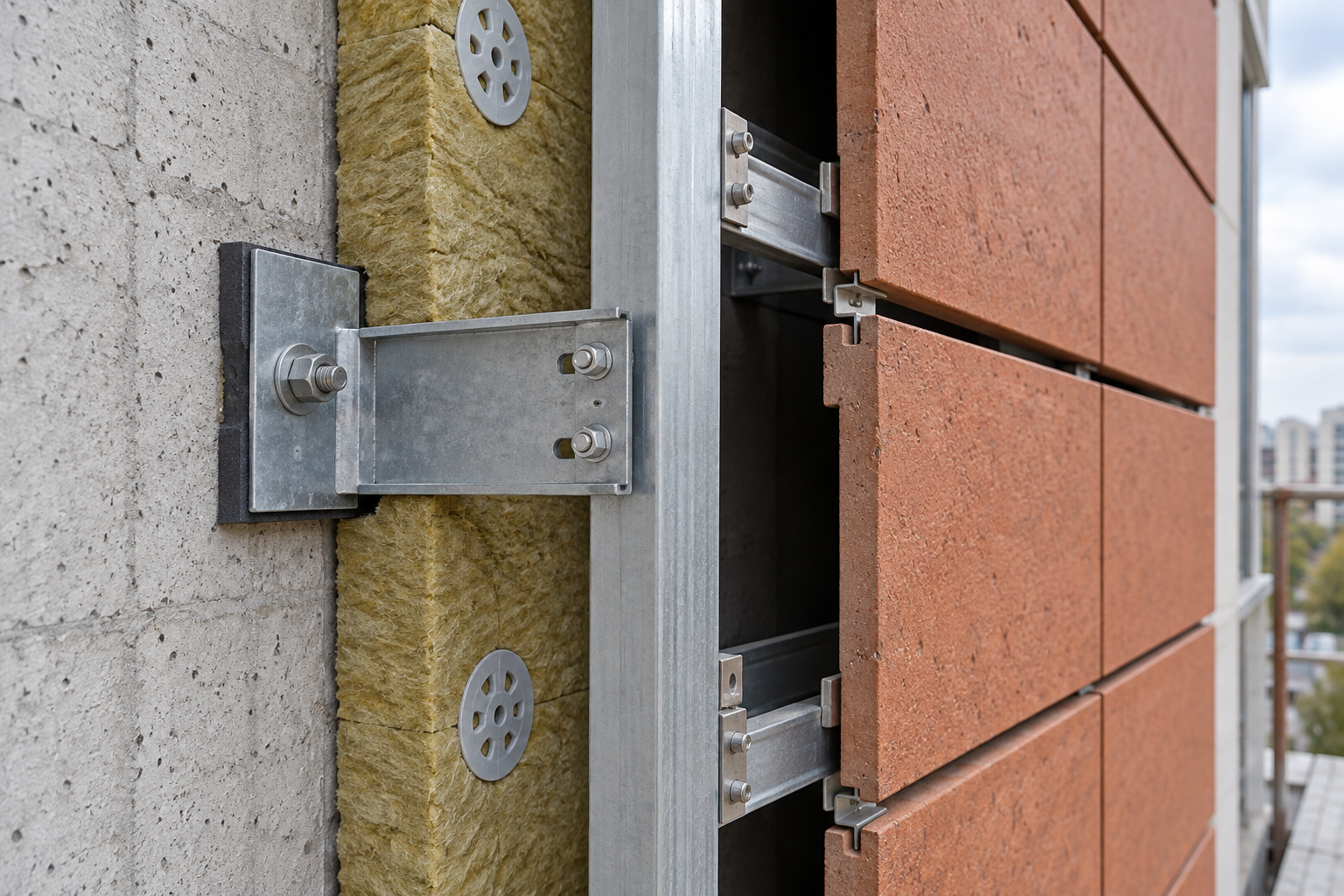

Устройство НВФ: несущее основание, теплоизоляция, металлическая подсистема, воздушный зазор и декоративная бетонная плитка.

Не все перечисленные элементы обязательны для каждого объекта. Например, при устройстве НВФ без дополнительного утепления теплоизоляционный слой может отсутствовать. Точный состав фасадной системы, характеристики креплений и расположение элементов определяются проектной документацией.

Как устроен и работает навесной вентилируемый фасад

Подсистема НВФ закрепляется на несущем основании здания при помощи анкеров и кронштейнов. К кронштейнам присоединяются направляющие профили, на которых устанавливается облицовочный материал. Если фасад предусматривает дополнительное утепление, теплоизоляционные плиты размещают между стеной и наружной облицовкой.

В общем виде конструкция навесного вентилируемого фасада располагается в следующей последовательности:

1. несущая наружная стена;
2. анкерные крепления и кронштейны;
3. теплоизоляционный слой;
4. ветро-гидрозащитный слой, если он предусмотрен проектом;
5. вертикальные или горизонтальные направляющие;
6. расчетный воздушный зазор;
7. наружная облицовка и элементы ее крепления.

Ширина воздушного зазора, шаг кронштейнов и направляющих, количество креплений и схема раскладки облицовочных элементов определяются расчетами для конкретного здания. Назначать эти параметры только по общим рекомендациям производителя облицовки нельзя.

Как работает воздушный зазор в НВФ

Воздушный зазор НВФ располагается между облицовкой и наружной поверхностью теплоизоляции либо стены. При правильно спроектированных входных и выходных отверстиях в нем возникает движение воздуха, которое способствует удалению водяного пара и влаги из фасадной конструкции.

Влага может проникать в конструкцию со стороны помещений, попадать через стыки облицовки вместе с осадками или образовываться в результате конденсации при изменении температуры. Воздушный зазор помогает снизить вероятность ее накопления в теплоизоляционном слое и наружной стене.

Сам по себе воздушный зазор не является утеплителем. Теплотехнические характеристики фасада обеспечиваются теплоизоляцией и всей конструкцией наружной стены. Работа зазора зависит от его расчетной ширины, конфигурации здания, расположения проемов, примыканий и противопожарных рассечек.

Для чего нужен навесной вентилируемый фасад

Навесной вентилируемый фасад выполняет защитную, теплоизоляционную и архитектурную функции. Результат зависит не только от выбранной облицовки, но и от правильного проектирования подсистемы, узлов крепления, воздушного зазора и примыканий.

Защита наружных стен

Облицовка принимает на себя основное воздействие осадков, ветра, солнечного излучения и температурных перепадов. Несущая стена и теплоизоляция располагаются внутри фасадной конструкции и меньше подвергаются прямому воздействию внешней среды.

Повышение теплозащиты здания

При наличии теплоизоляционного слоя НВФ позволяет повысить сопротивление наружных стен теплопередаче и сократить теплопотери здания. Вид, плотность и толщина утеплителя определяются теплотехническим расчетом, климатическим районом и требованиями проекта.

Отвод влаги из фасадной конструкции

Воздушный зазор способствует удалению водяного пара и влаги, которые могут проникать в наружную стену и теплоизоляцию. Для его нормальной работы должны быть правильно выполнены входные и выходные отверстия, примыкания, рассечки и другие элементы фасада.

Формирование архитектурного облика

В навесных фасадных системах применяют облицовочные материалы различных размеров, форм, цветов и фактур. Это позволяет создавать однотонные и многоцветные фасады, сочетать разные форматы, выделять отдельные объемы здания и воспроизводить фактуру кирпичной кладки или натурального камня.

Локальный ремонт облицовки

В системах с механическим креплением отдельный поврежденный облицовочный элемент во многих случаях можно заменить без демонтажа всего фасада. Возможность и порядок замены зависят от способа крепления, расположения элемента и конструкции конкретной фасадной системы.

Какие бывают навесные вентилируемые фасады

Навесные вентилируемые фасады различаются по материалу и конструкции подсистемы, расположению направляющих, способу крепления и виду наружной облицовки. Решение выбирают с учетом архитектуры здания, характеристик несущего основания, расчетных нагрузок и требований пожарной безопасности.

По материалу подсистемы

Несущий каркас НВФ может быть изготовлен из следующих материалов:

• алюминиевые сплавы — отличаются небольшой массой и устойчивостью к коррозии;
• оцинкованная сталь — применяется в системах, где требуется сочетание прочности и экономической эффективности;
• коррозионностойкая сталь — используется в конструкциях с повышенными требованиями к прочности и устойчивости к внешней среде;
• комбинированные решения — включают элементы из разных материалов, совместимость которых должна быть подтверждена технической документацией.

Материал подсистемы подбирают с учетом массы облицовки, ветровых нагрузок, коррозионной среды, температурных деформаций и требуемого срока эксплуатации.

По расположению направляющих

В зависимости от конструкции и способа крепления облицовки применяют:

• вертикальную схему расположения профилей;
• горизонтальную схему;
• перекрестную вертикально-горизонтальную схему;
• специальные решения, разработанные под конкретный вид облицовки.

Расположение направляющих влияет на передачу нагрузок, устройство воздушного зазора, схему крепления и порядок монтажа фасадных элементов.

По способу крепления облицовки

Крепление облицовочных материалов в НВФ может быть видимым или скрытым. При видимом способе часть крепежного элемента остается заметной на поверхности фасада. При скрытом креплении элементы фиксации располагаются за облицовкой либо входят в конструкцию самого изделия.

Способ крепления выбирают с учетом материала, размеров, толщины и массы облицовочного элемента, расположения точек фиксации, архитектурного решения и расчетных нагрузок.

По виду облицовочного материала

Для облицовки навесных вентилируемых фасадов используют:

• керамогранит;
• фиброцементные плиты;
• металлические кассеты;
• композитные панели;
• натуральный камень;
• клинкерные изделия;
• стеклофибробетон;
• архитектурный бетон;
• бетонную фасадную плитку;
• искусственный камень, предназначенный для применения в НВФ.

Не каждый фасадный материал подходит для навесной фасадной системы. Возможность его применения должна подтверждаться характеристиками изделия, способом механического крепления, расчетами и документацией на принятое фасадное решение.

Чем НВФ отличается от мокрого фасада

Навесной вентилируемый фасад и мокрый фасад отличаются конструкцией, способом монтажа и устройством наружного отделочного слоя. В НВФ облицовку закрепляют на несущей подсистеме с расчетным воздушным зазором. В мокром фасаде теплоизоляционные и отделочные слои последовательно соединяются с наружной стеной без устройства вентилируемого зазора.

Под мокрым фасадом обычно понимают систему фасадную теплоизоляционную композиционную с наружными штукатурными слоями — СФТК. Устройство, состав и принцип работы такой системы подробно рассмотрены в отдельном материале «Что такое СФТК».

Нельзя утверждать, что один тип фасада подходит для всех зданий и всегда превосходит другой. Выбор между НВФ и СФТК зависит от архитектурной задачи, материала и состояния наружных стен, высоты здания, климатических условий, требований к эксплуатации, сроков выполнения работ и бюджета проекта.

В этой статье далее рассматриваются именно навесные фасадные системы, требования к их проектированию и выбор облицовки для НВФ.

Где применяются навесные вентилируемые фасады

Навесные вентилируемые фасады применяют при новом строительстве и реконструкции зданий. Система позволяет совместить наружную отделку, дополнительное утепление и защиту стен, а также реализовать различные архитектурные решения.

НВФ используют на следующих типах объектов:

• многоквартирные жилые дома и жилые комплексы;
• административные и офисные здания;
• школы, детские сады и другие образовательные учреждения;
• медицинские учреждения;
• торговые, деловые и многофункциональные центры;
• гостиницы и апарт-комплексы;
• спортивные и культурные объекты;
• промышленные и складские здания;
• объекты транспортной инфраструктуры;
• здания, проходящие реконструкцию или обновление фасадов.

Возможность применения конкретной навесной фасадной системы определяется проектом. При выборе решения учитывают материал и состояние несущего основания, высоту и конфигурацию здания, климатические условия, ветровой район, требования пожарной безопасности, массу облицовки и способ ее крепления.

Можно ли применять НВФ на многоэтажных и высотных зданиях

Навесные вентилируемые фасады могут применяться на многоэтажных зданиях, если фасадная система рассчитана для конкретного объекта, а ее элементы и материалы соответствуют требованиям проектной документации.

С увеличением высоты здания возрастают требования к расчету ветровых нагрузок, анкерным креплениям, кронштейнам, направляющим и облицовочным элементам. Особое внимание уделяют угловым и верхним зонам фасада, где ветровое воздействие может быть выше, чем на основной поверхности.

Для многоэтажных и высотных объектов необходимо проверить:

• допустимую область применения фасадной системы;
• результаты испытаний и техническую документацию;
• пожарно-технические характеристики материалов и конструкции;
• несущую способность основания и анкерных креплений;
• массу облицовки в расчете на один квадратный метр;
• размеры и массу отдельного облицовочного элемента;
• схему и количество точек крепления;
• решения для проемов, углов, парапетов, цоколя и других участков фасада.

Само название облицовочного материала не подтверждает возможность его использования на здании определенной высоты. Решение принимается на основании расчетов, испытаний и документации на конкретную комбинацию подсистемы, крепежа и облицовки.

ЖК «Юнтолово» в Санкт-Петербурге. В отделке навесного вентилируемого фасада использована плитка Leonardo Stone коллекции «Дижон».

Какие нагрузки действуют на навесной вентилируемый фасад

Элементы навесного вентилируемого фасада воспринимают постоянные и временные нагрузки. Их значения и сочетания определяются расчетом с учетом характеристик здания, климатического района и принятого фасадного решения.

При проектировании НВФ учитывают:

• собственную массу системы — вес облицовки, направляющих, кронштейнов, крепежа и других элементов;
• ветровое давление и ветровой отсос — воздействие ветра на поверхность фасада и отдельные облицовочные элементы;
• температурные деформации — изменение размеров металлической подсистемы и облицовки при колебаниях температуры;
• гололедные и другие климатические воздействия, предусмотренные для района строительства;
• нагрузки в угловых и верхних зонах здания, где ветровое воздействие может отличаться от нагрузки на основной плоскости фасада;
• сейсмические воздействия, если их учет требуется для территории строительства;
• дополнительные воздействия, предусмотренные проектом и условиями эксплуатации объекта.

Нагрузки передаются от облицовки на крепежные элементы, затем на направляющие, кронштейны, анкеры и несущее основание здания. Поэтому фасад необходимо рассматривать как единую конструкцию: характеристики отдельных элементов нельзя оценивать изолированно друг от друга.

Почему важен вес облицовки для НВФ

Масса облицовки в расчете на 1 м² влияет на подбор кронштейнов, направляющих, анкеров, крепежных элементов и шаг их установки. Чем выше постоянная нагрузка, тем важнее проверить несущую способность всей цепочки крепления — от облицовочного элемента до наружной стены здания.

При расчете учитывают не только массу квадратного метра облицовки, но и размеры, толщину и вес отдельного элемента, количество точек крепления, геометрию изделия и схему его расположения на фасаде.

Вес материала нельзя использовать как единственный показатель пригодности облицовки для НВФ. Окончательное решение принимают с учетом прочностных характеристик изделия, способа крепления, ветровых нагрузок, характеристик подсистемы и результатов необходимых расчетов и испытаний.

Что необходимо проверить при проектировании НВФ

Проектирование навесного вентилируемого фасада начинается со сбора исходных данных о здании, несущем основании, условиях эксплуатации и выбранной облицовке. Подсистема, крепеж и облицовочный материал должны рассматриваться совместно.

До утверждения фасадного решения необходимо проверить:

1. Материал и состояние несущего основания. Определяются тип стены, ее фактическая прочность, наличие повреждений и возможность установки анкерных креплений.
2. Назначение, высоту и конфигурацию здания. Эти параметры влияют на требования к фасадной системе и расчет нагрузок.
3. Климатические условия. Учитываются ветровой район, расчетные температуры и другие воздействия, характерные для территории строительства.
4. Требования пожарной безопасности. Проверяются характеристики материалов, конструктивные решения, область применения системы и необходимость противопожарных рассечек.
5. Теплотехнические характеристики. Определяются необходимость утепления, вид, плотность и расчетная толщина теплоизоляционного слоя.
6. Характеристики облицовки. Учитываются материал, размеры, толщина, масса одного элемента и вес облицовки в расчете на 1 м².
7. Способ крепления облицовки. Проверяются конструкция крепежных элементов, количество точек фиксации и допустимые расстояния между ними.
8. Схема несущей подсистемы. Рассчитываются расположение и шаг кронштейнов, направляющих, анкеров и соединительных элементов.
9. Размер воздушного зазора. Его назначают с учетом конструкции фасада, теплоизоляции, облицовки и требований принятого технического решения.
10. Узлы и примыкания. Разрабатываются решения для наружных и внутренних углов, оконных и дверных проемов, цоколя, парапета, кровли и мест сопряжения с другими конструкциями.
11. Допуски и особенности облицовочного материала. Заранее устанавливаются требования к геометрии, швам, раскладке, цвету, разнотону и приемке продукции.
12. Монтаж и дальнейшая эксплуатация. Определяются порядок установки, контроль качества работ, очистка фасада и возможность замены отдельных элементов.

Окончательное решение по НВФ принимается на основании проектной документации, расчетов, результатов испытаний и документов на конкретную фасадную систему. Общие характеристики материала не заменяют проверку его применимости на определенном объекте.

Декоративный камень для навесного вентилируемого фасада

Декоративный камень для НВФ позволяет совместить технологию навесного фасада с выразительной фактурой кирпичной кладки или натурального камня. В отличие от стандартной плоской облицовки, рельефная поверхность создает глубину, игру света и тени и делает фасад визуально более сложным.

Для навесной системы используют специальные облицовочные элементы, конструкция которых предусматривает механическое крепление к подсистеме. При выборе учитывают размеры и массу плитки, расположение точек фиксации, способ оформления швов и проектную раскладку фасада.

Декоративная бетонная плитка для НВФ дает архитектору возможность:

• воспроизвести фактуру кирпича или природного камня;
• использовать ригельные, кирпичные и каменные форматы;
• сочетать на одном фасаде разные фактуры и оттенки;
• подчеркнуть входные группы, нижние этажи и отдельные объемы здания;
• создать индивидуальное цветовое решение для проекта;
• сохранить выразительность фасада при большой площади облицовки.

Особенно эффектно декоративный камень работает на жилых комплексах, общественных зданиях и городских объектах, где фасаду необходимо придать узнаваемый характер и избежать ощущения однообразной плоскости.

Компания Leonardo Stone производит плитку для навесных вентилируемых фасадов с различными форматами, фактурами и вариантами оформления швов. Далее разберем, чем такая облицовка отличается от обычной фасадной плитки и какие коллекции можно использовать в проекте.

Чем плитка для НВФ отличается от обычного декоративного камня

Плитка для навесного вентилируемого фасада предназначена для механической установки на фасадную подсистему. Ее геометрия и конструкция крепления позволяют зафиксировать элемент без приклеивания непосредственно к стене.

Обычный декоративный камень рассчитан преимущественно на клеевой монтаж по подготовленному основанию. Использовать такую плитку в НВФ без специально разработанного и подтвержденного способа механического крепления нельзя.

Таким образом, плитка для НВФ — это не обычный декоративный камень, перенесенный на металлический каркас, а элемент фасадного решения с определенной геометрией, массой и способом крепления.

Размеры и вес плитки Leonardo Stone для НВФ

Размеры и масса облицовки влияют на расчет подсистемы, крепежных элементов и схемы установки плитки. Ниже приведены технические параметры коллекций Leonardo Stone, предназначенных для навесных вентилируемых фасадов.

^* Для плитки с рельефом 3D указана максимальная толщина выступающей части.

Размеры приведены в последовательности: длина × высота × максимальная толщина. Масса указана ориентировочно для 1 м² облицовочной плитки без учета подсистемы, крепежных элементов и затирочного состава. Окончательные значения и конструктивное решение уточняются при проектировании конкретного объекта.

Полный ассортимент представлен в разделе плитки для навесных вентилируемых фасадов.

Паз-гребень или паз-паз: какое исполнение выбрать

Плитка Leonardo Stone для НВФ выпускается в двух основных исполнениях: паз-гребень и паз-паз. Они различаются геометрией элемента и способом оформления межплиточного шва.

Паз-гребень

Профилированные кромки формируют сопряжение элементов без выраженного горизонтального шва.

Паз-паз, под затирку

Между элементами сохраняется шов, который заполняется предусмотренным проектом затирочным составом.

Коллекция «Брисбен» в двух исполнениях. Цвета на фотографиях различаются; изображения демонстрируют принцип формирования швов.

Плитка для НВФ паз-гребень

В исполнении паз-гребень соседние элементы соединяются за счет соответствующих профилей плитки. Такое решение позволяет сформировать цельную облицовочную поверхность и сохранить выразительность фактуры камня или кирпича.

Паз-гребень подходит для проектов, где необходимо:

• уменьшить визуальное выделение горизонтальных стыков;
• создать впечатление непрерывной каменной или кирпичной поверхности;
• сделать главным элементом фасада рельеф, цвет и фактуру облицовки;
• использовать классические, ригельные или крупноформатные коллекции.

Плитка для НВФ паз-паз

Исполнение паз-паз применяется в решениях с выраженным межплиточным швом. После монтажа швы заполняются предусмотренным проектом затирочным составом, благодаря чему фасад получает вид традиционной кирпичной кладки.

Паз-паз целесообразно выбирать, если:

• шов должен быть заметной частью архитектурного решения;
• необходимо подчеркнуть формат каждого элемента;
• цвет затирки используется для создания контраста или более спокойной общей поверхности;
• проект требует визуального сходства с классической кладкой.

Цвет шва заметно влияет на восприятие фасада. Контрастная затирка подчеркивает геометрию кладки, а близкая по тону к плитке объединяет элементы в более цельную поверхность.

Выбор между паз-гребнем и паз-пазом выполняют с учетом архитектурной концепции, коллекции, раскладки и принятой системы крепления. Точная схема установки определяется рабочей документацией по фасаду.

Фактуры и форматы декоративного камня для НВФ

Облицовка Leonardo Stone позволяет придать навесному фасаду вид кирпичной кладки, ригельного кирпича или природного камня. Формат и рельеф плитки влияют на масштаб фасада, рисунок кладки и восприятие здания с разного расстояния.

На одном объекте можно сочетать несколько форматов и фактур: использовать спокойную кирпичную облицовку на основной плоскости, выделить ригельной плиткой отдельные объемы, а рельефным камнем — цоколь, входные группы или акцентные участки.

Выбирать коллекцию лучше не только по фотографии отдельного элемента. Для оценки масштаба, цвета, рельефа и рисунка кладки желательно рассматривать образцы, визуализацию фасада и полноразмерный мокап.

.

Объекты с плиткой Leonardo Stone для НВФ

Плитка Leonardo Stone применяется в навесных фасадных системах жилых комплексов, общественных и образовательных зданий. Декоративный камень позволяет работать не только с цветом, но и с масштабом кладки, направлением линий и рельефом фасада.

Среди реализованных объектов — ЖК «Автограф» в Иркутске с плиткой «Сидней», ЖК «Юнтолово» в Санкт-Петербурге с коллекцией «Дижон», дом-клуб OPERA в Перми с ригельной плиткой «Сиэтл», школа-гимназия имени Е. М. Примакова с коллекцией «Сидней» и др.

Смотреть реализованные объекты с плиткой для НВФ →

Как выбрать плитку для НВФ

При выборе облицовки учитывают архитектурную концепцию, формат и рельеф плитки, массу 1 м², способ крепления, оформление швов и сочетание цвета с другими материалами фасада. Окончательное решение должно учитывать характеристики здания, подсистемы и проектные нагрузки.

Leonardo Stone предлагает плитку для НВФ с фактурой кирпича и природного камня, ригельные и объемные 3D-форматы, варианты паз-гребень и паз-паз. Для предварительного выбора можно изучить каталог плитки для навесных вентилируемых фасадов и примеры реализованных объектов.

Для проекта можно подобрать коллекцию, цвет и формат облицовки, получить образцы и технические материалы для предварительной проработки фасада.

Проконсультироваться по выбору плитки для НВФ →
